Automatyzacja CNC: od SketchUpa do produkcji mebli

Od SketchUp do CNC – automatyzacja procesu w nowoczesnym meblarstwie

SketchUp od lat cieszy się popularnością wśród projektantów mebli, architektów wnętrz i dekoratorów. Intuicyjny interfejs, ogromna baza gotowych komponentów i łatwość nauki czynią z niego znakomite narzędzie koncepcyjne. Jednak jego potencjał wykracza daleko poza wizualizację. Dzięki integracji z narzędziami CAM i odpowiednim rozszerzeniom, SketchUp może stać się punktem startowym do w pełni zautomatyzowanej produkcji CNC.

Historia i ewolucja SketchUpa

SketchUp został stworzony w 1999 roku przez startup @Last Software z siedzibą w Boulder, Kolorado. Celem było opracowanie prostego i szybkiego narzędzia do modelowania 3D – alternatywy dla skomplikowanych i kosztownych programów typu CAD. Program bardzo szybko zdobył popularność wśród architektów, urbanistów i projektantów, a w 2006 roku został przejęty przez Google. To właśnie wtedy dodano m.in. integrację z Google Earth, co umożliwiło umieszczanie modeli budynków bezpośrednio w kontekście miejskim.

W 2012 roku SketchUp trafił w ręce firmy Trimble Navigation (obecnie Trimble Inc.), która zaczęła rozwijać program w kierunku zastosowań przemysłowych, technicznych i inżynierskich. Pojawiły się nowe wersje Pro, integracje z systemami BIM, narzędzia do tworzenia dokumentacji 2D (LayOut), oraz możliwość korzystania z pluginów rozszerzających funkcjonalność SketchUpa m.in. o elementy parametryczne, wyceny, listy materiałowe i eksporty CNC.

Dzięki temu SketchUp, który kiedyś służył głównie do szkiców koncepcyjnych, dziś coraz częściej znajduje zastosowanie w profesjonalnym projektowaniu mebli – od wizualizacji po pliki produkcyjne.

Jak wygląda zintegrowany workflow?

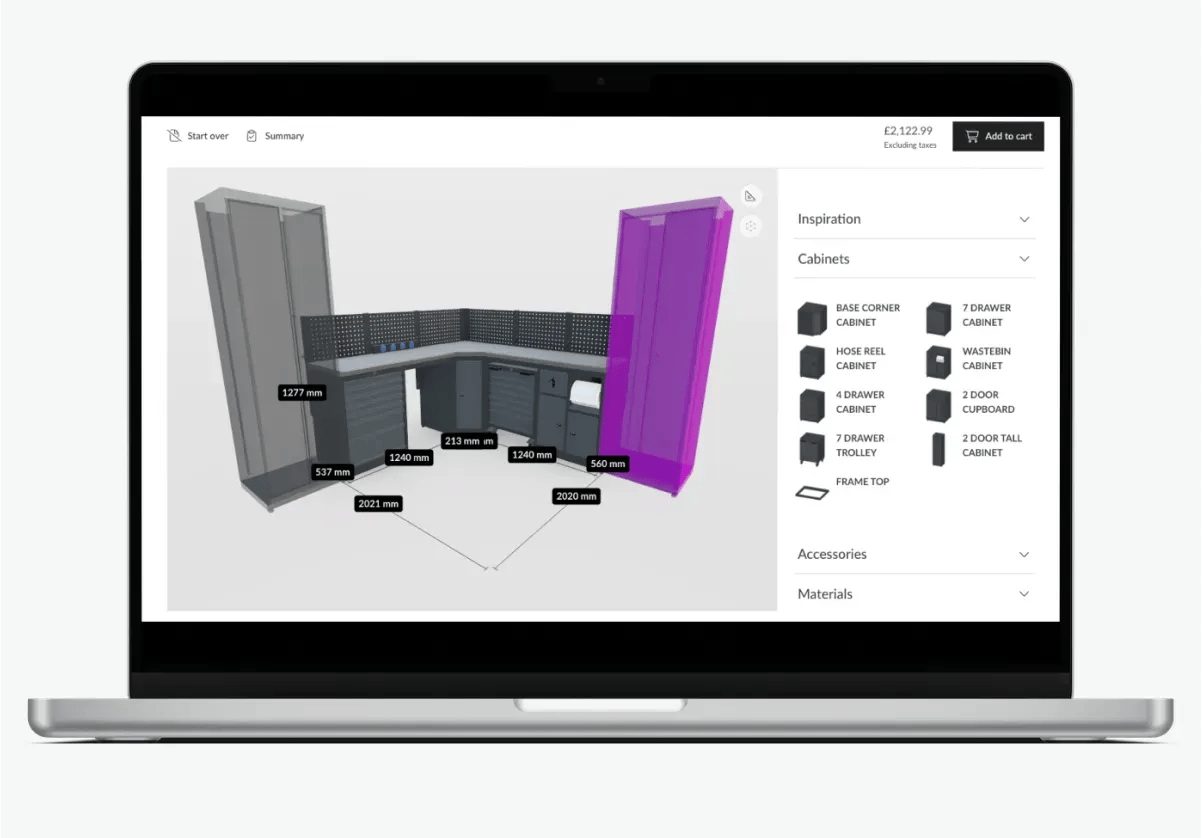

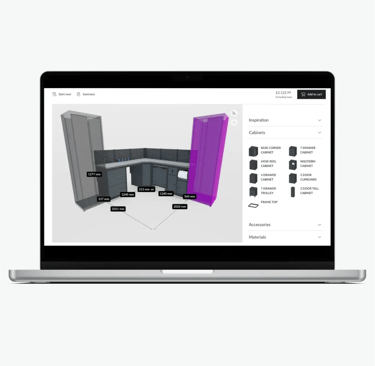

1. Tworzenie projektu w SketchUpie
Proces rozpoczyna się od stworzenia modelu 3D. W SketchUpie projektant buduje kompletne meble (np. szafy, kuchnie, biurka) w skali 1:1, od razu uwzględniając:

• rzeczywiste wymiary,

• podziały konstrukcyjne,

• miejsce na okucia i prowadnice,

• ewentualne przesunięcia technologiczne.

Dzięki wizualnemu podejściu projekt od początku powstaje nie tylko jako forma estetyczna, ale również funkcjonalna – gotowa do dalszej obróbki produkcyjnej.

2. Strukturyzacja komponentów
Projekt musi być odpowiednio uporządkowany:

• każdy element konstrukcyjny (ściana boczna, półka, front, plecy) to osobny komponent lub grupa,

• przypisywane są warstwy/tagi (np. "fronty", "korpusy", "plecy"),

• komponenty mają nazwy zgodne ze standardem firmy – np. „Korpus_L_P” dla lewej płyty korpusu.

Ten etap zapewnia czytelność modelu oraz poprawny eksport do późniejszych etapów. Dobrze uporządkowany model pozwala uniknąć błędów i przyspiesza cały proces downstream.

3. Definicja parametrów technologicznych
SketchUp nie zawiera natywnie funkcji technologicznych, ale z pomocą przychodzą specjalistyczne pluginy:

• OpenCutList – umożliwia nadanie materiałów, kierunku usłojenia, oklein, grubości,

• Estimator – wspiera kalkulację kosztów w oparciu o dane z modelu,

• FlexTools – rozszerza możliwości projektowe o dynamiczne komponenty.

Na tym etapie dodaje się:

• informacje o materiale (np. płyta laminowana 18 mm, MDF lakierowany 19 mm),

• typ okleiny na krawędziach (np. 2x ABS 0,8 mm),

• otwory pod zawiasy, wkręty, prowadnice i złącza mimośrodowe,

• marginesy technologiczne.

4. Eksport danych do plików CAM/CNC
Dzięki odpowiednim rozszerzeniom projekt można przekształcić w dane produkcyjne:

• .DXF – wektory dla maszyn CNC 2D, np. do cięcia piłą panelową czy ploterem frezującym,

• .CSV / Excel – listy formatek, z automatycznym obliczeniem wymiarów i ilości,

• .NC / .MPR / .ISO – kod maszynowy dla obrabiarek CNC 3–5 osiowych,

• etykiety QR / NFC – do zarządzania komponentami na hali, umożliwiające np. skanowanie etapu produkcji.

Eksport może być wykonywany ręcznie lub półautomatycznie – np. przez przycisk "eksportuj do CAM" w pluginie.

5. Import do oprogramowania CAM lub ERP
Dane trafiają do systemów CAM lub bezpośrednio do systemu ERP (jeśli taki istnieje):

• WoodWOP – główny system dla maszyn HOMAG, wykorzystuje pliki .mpr,

• TopSolid Wood – kompleksowe rozwiązanie CAD/CAM/ERP w jednym,

• Cabinet Vision – popularny w USA, zawiera zarówno projektowanie, jak i kod maszynowy,

• Fusion 360 – alternatywa dla mniejszych firm z możliwością tworzenia ścieżek narzędziowych,

• WoodLab / CutRite / SmartWOP – narzędzia do optymalizacji rozkroju i ścieżek CNC.

W niektórych firmach możliwa jest również integracja danych SketchUpa bezpośrednio z systemem ERP – np. przez API lub import CSV/XML.

6. Generowanie ścieżek narzędziowych i produkcja
Na tym etapie operator lub automat definiuje:

• typy narzędzi: frezy prostokątne, V-frezy, piły, wiertła,

• parametry: głębokość frezowania, liczba przejść, posuw, prędkość obrotowa,

• kolejność operacji: np. otwory, wycięcia, kontury zewnętrzne.

Następnie oprogramowanie generuje gotowy kod maszynowy, który trafia:

• bezpośrednio do maszyny (przez sieć lub USB),

• do systemu kolejkowania produkcji (np. przy wielu centrach CNC).

Elementy trafiają na halę produkcyjną z etykietami i kodami QR/NFC – umożliwia to śledzenie każdego komponentu, kontrolę jakości i wydajności pracowników.

Efekt końcowy?

W pełni zautomatyzowany proces, który pozwala projektantowi przekształcić model w SketchUpie w gotowy zestaw komponentów – gotowych do produkcji na maszynach CNC, bez zbędnego pośrednictwa, bez ręcznego przerysowywania i bez chaosu w dokumentacji

Główne korzyści dla firm meblarskich

• Szybsze przejście od koncepcji do produkcji – jeden projektant może zaprojektować i przygotować pliki produkcyjne bez angażowania osobnych technologów.

• Redukcja błędów – mniej ręcznego przepisywania, większa spójność danych i mniejsze ryzyko literówek.

• Większa niezależność biur projektowych – możliwość realizacji prototypów i drobnych serii bez potrzeby outsourcowania.

• Optymalizacja kosztów – SketchUp z odpowiednimi pluginami jest znacznie tańszy niż wiele systemów CAD/CAM.

Wyzwania i ograniczenia

Nie każdy model w SketchUpie nadaje się od razu do produkcji. Trzeba zadbać o:

• zgodność jednostek (mm, cm, cale),

• zachowanie prawidłowych warstw i nazw komponentów,

• brak nadmiarowych geometrii czy linii pomocniczych,

• dopasowanie formatu eksportu do oprogramowania CAM.

Dla kogo ta ścieżka?

• Małe i średnie zakłady meblarskie,

• Biura projektowe oferujące usługi "od koncepcji po produkcję",

• Freelancerzy i startupy chcący uniezależnić się od zewnętrznych dostawców.

Podsumowanie

Automatyzacja przejścia ze SketchUpa do CNC to realna ścieżka rozwoju dla wielu firm z branży meblarskiej. Przy odpowiednim przygotowaniu modelu i znajomości procesu można znaczną część drogi od projektu do gotowego mebla przejść w jednym środowisku. To nie tylko skraca czas realizacji i ogranicza błędy, ale również pozwala odzyskać kontrolę nad procesem produkcyjnym w sposób, który jeszcze kilka lat temu wydawał się zarezerwowany dla dużych zakładów z milionowymi inwestycjami w oprogramowanie.

❓Najczęściej zadawane pytania

Czy SketchUp nadaje się do przygotowania produkcji CNC?
Tak, pod warunkiem zastosowania odpowiednich pluginów i zachowania technologicznej struktury modelu. SketchUp może być punktem wyjścia do eksportu danych do plików CAM i CNC.

Jakie formaty plików można wygenerować ze SketchUpa do maszyn CNC?
Najczęściej używane to .DXF (do rozkroju i ploterów), .CSV lub .XLSX (dla list formatek), .NC, .MPR i .ISO (dla centr CNC), a także etykiety z kodami QR lub NFC.

Czy trzeba znać programy CAM, żeby używać SketchUpa w produkcji?
Nie zawsze. W prostych przypadkach wystarczy eksport do .DXF i .CSV. W bardziej zaawansowanych – integracja z programem CAM (np. WoodWOP, Fusion 360) będzie potrzebna do wygenerowania kodu maszynowego.

Jakie są najpopularniejsze rozszerzenia do SketchUpa w meblarstwie?
OpenCutList, Estimator, CutMap, FlexTools, DXF Exporter, SketchUp CNC Export, SketchThis – w zależności od potrzeb można dobrać narzędzia do optymalizacji rozkroju, nadawania parametrów czy eksportu danych.

Na co trzeba uważać przy eksporcie modeli do produkcji?
Na jednostki (cale/mm), warstwy, brak precyzji (np. 19,8 mm zamiast 18), niekompatybilne geometrie oraz brak atrybutów technologicznych – każdy z tych błędów może utrudnić dalszą produkcję.

Czy można połączyć SketchUpa z systemem ERP?
Tak, dane z SketchUpa (np. listy formatek, BOM-y) mogą być eksportowane do plików kompatybilnych z ERP lub importowane przez API, co umożliwia automatyzację dalszych procesów produkcyjnych.

Dla kogo ten workflow ma największy sens?
Dla biur projektowych oferujących produkcję, firm wykonawczych z własną halą i małych zakładów, które chcą zautomatyzować proces bez inwestowania w drogie systemy CAD/CAM.
